HIWIN 滾珠花鍵
特征

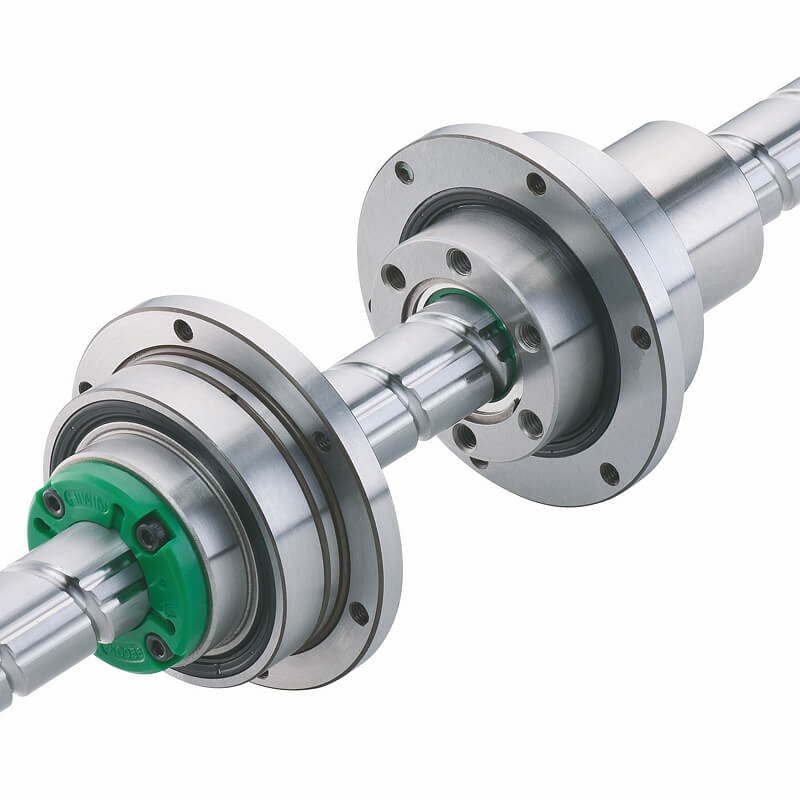

HIWIN滾珠花鍵為一種滾動導引組件，主要是由螺帽、絲杠、鋼珠與保持器所組成，藉由鋼珠在螺帽與螺桿之間作無限循環的滾動，使螺帽能沿著螺桿高精度線性移動。滾珠花鍵上的鋼珠為角接觸結構，可承受徑向負荷及扭矩負荷。螺帽與軸承一體成型設計，使得滾珠花鍵在精簡的結構達到高負載。
滾珠花鍵設置了3組負荷滾珠，滾珠為面對面的角接觸設計，滾珠藉由鋼珠保持器，持續進行整列循環運動，透過優化的保持器設計，實現高速、高加減速的導引，此外保持器對于鋼珠的包覆設計使得螺帽從花鍵軸中抽出，滾珠也不會脫落。
可傳遞扭矩能力
與線性軸承相比，滾動槽中的鋼珠為角度接觸，因此螺帽與絲杠可以相對運動，達到傳遞扭矩的功能。
一體型結構
因螺帽與軸承做一體化結構，實現高精度且小型的設計。
潤滑油路
藉由油路的優化設計，將潤滑油脂直接導引到滾珠回流處，改善潤滑效果提升使用壽命。
應用
產業用機器人、自動裝載機、雷射加工機、自動搬送裝置
